Стекло-текстолитовая рама для FPV БПЛА 10 дюймов. Пермь

Заказ делал на ОЗОНе. У производителя в карточке есть рамы и для 7" и для девяток. Т.к. сейчас собираем, обкатываем десятки - заказана была рама десять дюймов 10". Стоимость порядка 1800 руб. какая-то скидка при оплате озон-картой. За пару недель, что приглядывал товар цена менялась на +\- сто-двести рублей. Курс ли валют влиял - непонятно.
Думаю не сильно должно нравиться, если конечная стоимость при производстве в России из российского СТЭФА, российскими работягами, продаваемое в России было бы привязано к курсу доллара-юаня. Ну да реалии жизни растворяют розовые очки.

Лирическое отступление - что такое СТЭФ-подспойлером.Нажми !

Стеклотекстолит СТЭФ представляет из себя слоистую листовую многослойную пластмассу, которая состоит из стеклотканевых полотен, пропитанных олигомерами эпоксидной группы спрессованных при помощи высокого давления. Пластик применяется как электротехнический, а также конструкционный материал.

Стеклотекстолит СТЭФ ГОСТ 12652-74 производится в виде листов разных типоразмеров:

• раскрой: 1000х1000 мм, 1000х1200 мм, 2000х1000 мм;
• толщины: 0.35-100 мм.

Детали из стеклотекстолита изготавливают на станках при помощи штамповки или механически.

Свойства стеклотекстолита

Композитная пластмасса имеет уникальные свойства, которые незаменимы в различных сферах промышленности. К ним относятся:

• экологичность;
• инертность;
• водонепроницаемость;
• повышенные диэлектрические характеристики;
• долговечность.

Стеклотекстолит листовой СТЭФ способен работать в воде. На протяжении 20 лет у пластмассы сохраняются все показатели. Область применения стеклотекстолита — это металлургия, радио и электротехника, судо и авиапроизводство.

---

Толщина лучей = 8 мм. Толщина всех других деталей = 3 мм.
Единственная рама, при сборки которой используются разные ключи (биты, головоки) - т.к. комплектные винты под шестигранник 2,5 мм. и 2,0 мм.

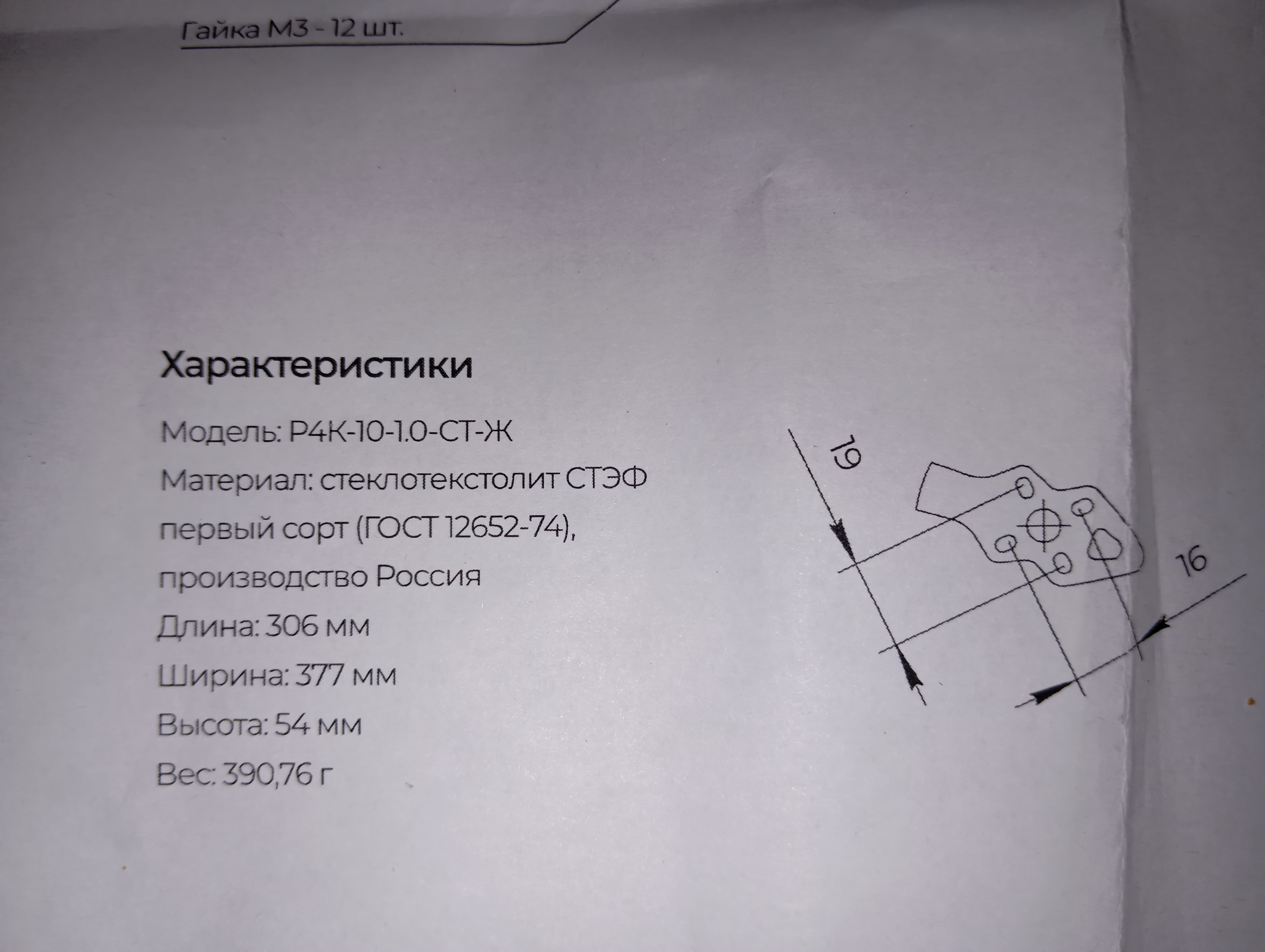

Так же в комплекте самое большое количество тяжелых, латунных стоек - 8 штук. Несмотря на это, рама не стала рекордсменом-тяжеловесом. Всего 373 гр.

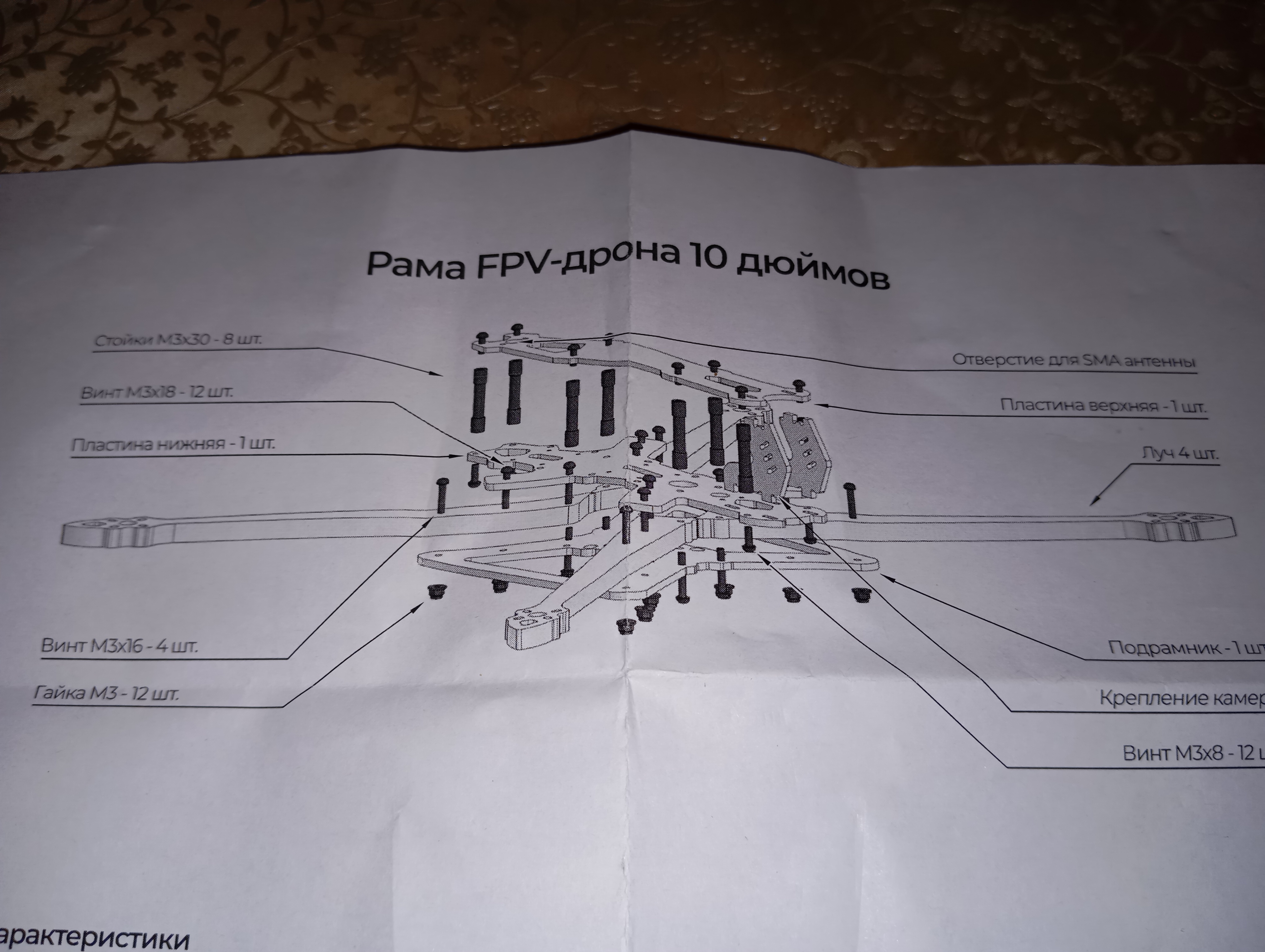

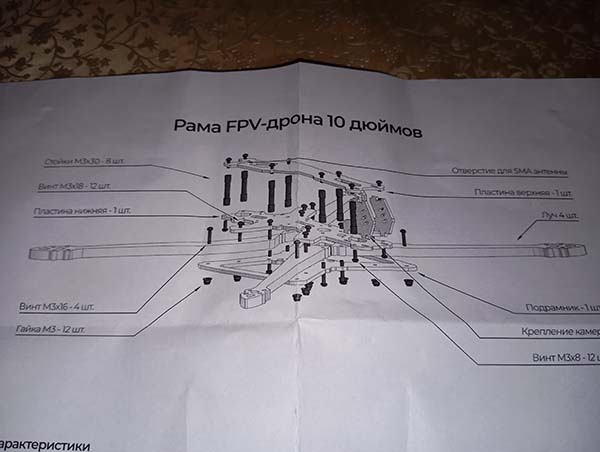

Отмечу, что данная рама поставляется с листочком где набросан чертеж сборки, но отсутствие последовательности шагов как и скарбоновой рамой приводит к пересборке, лишней трате времени.

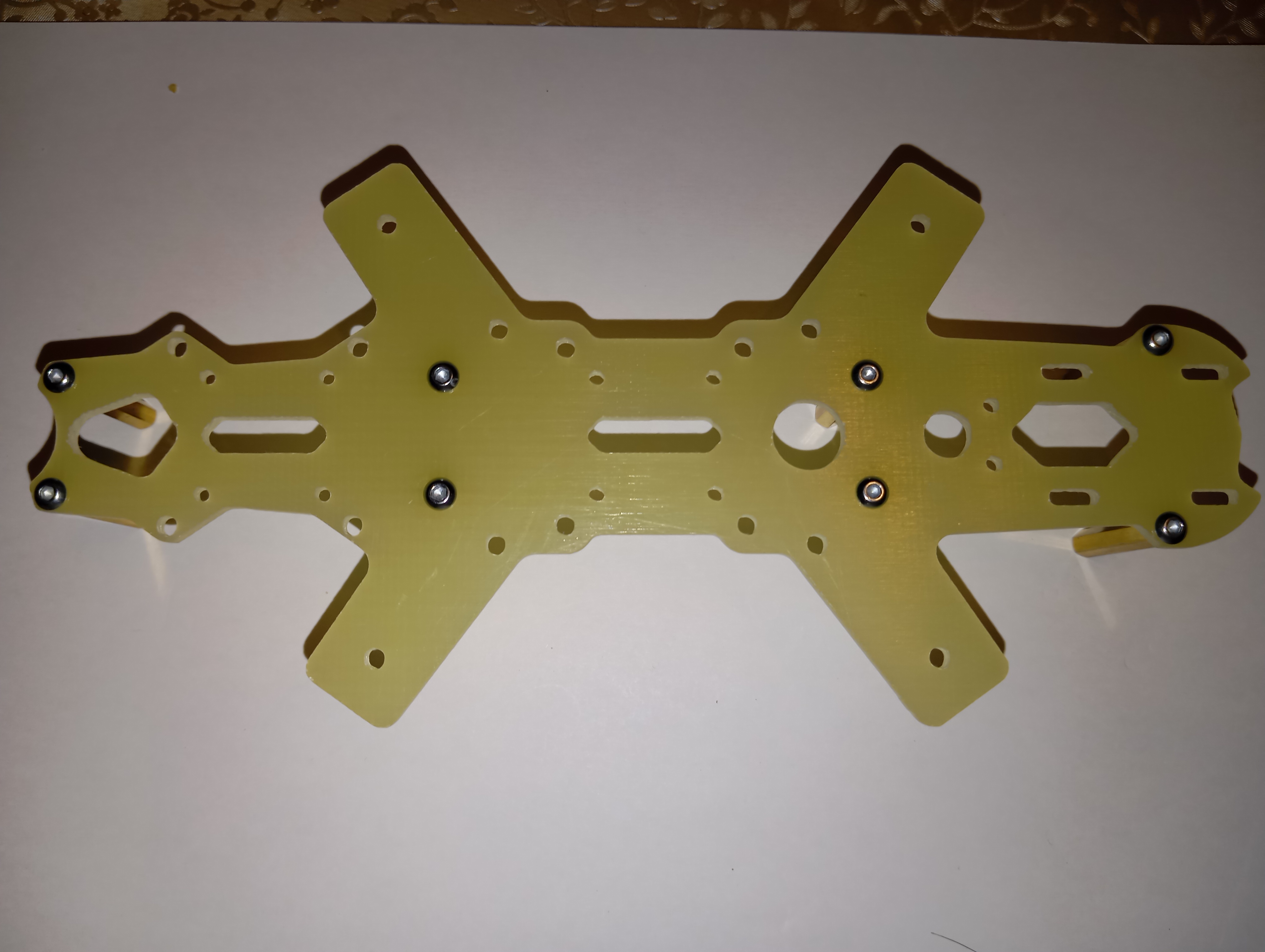

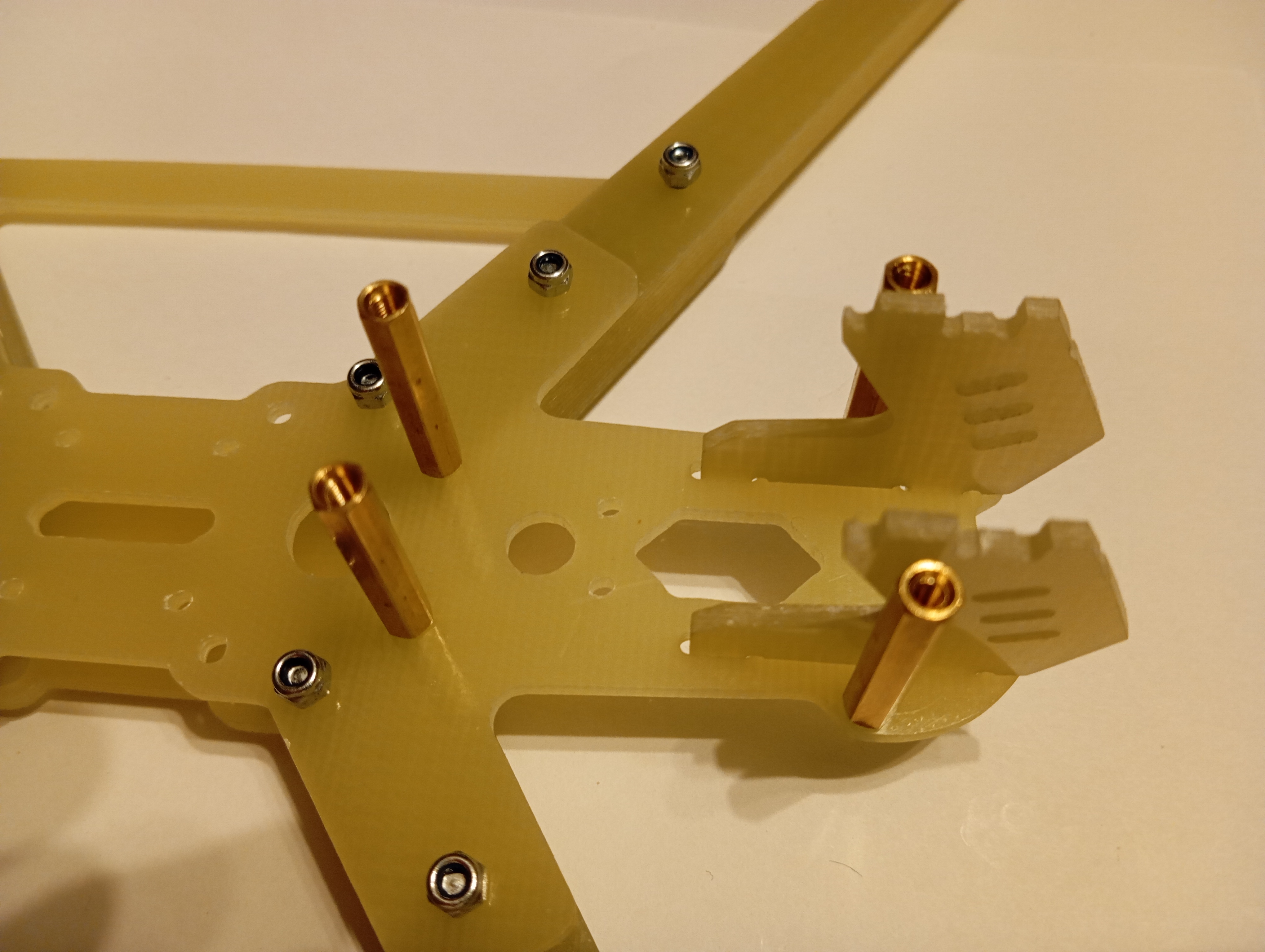

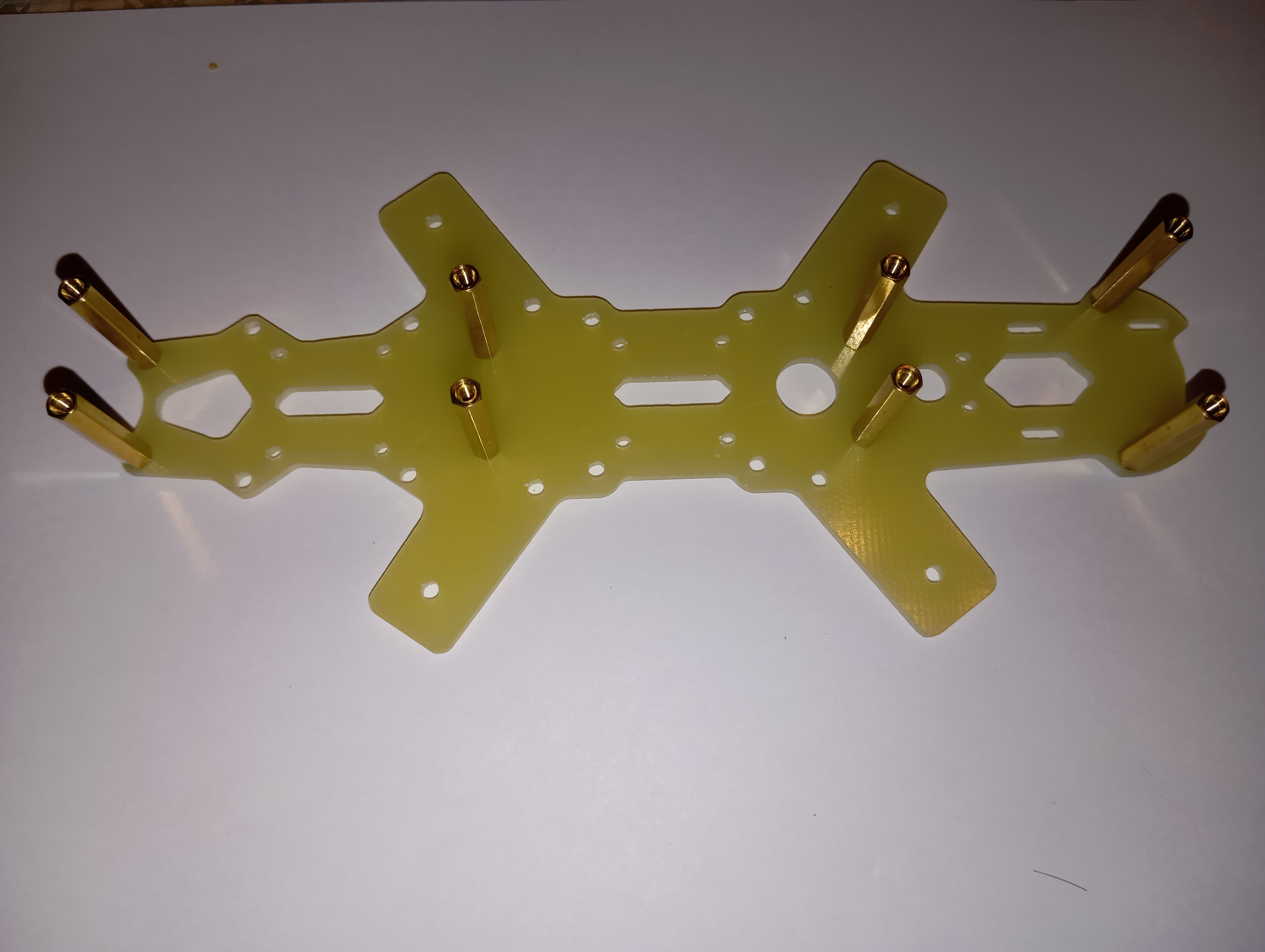

Раз: взята основная рама и на ней закреплены самыми короткими винтами все стойки. Это была ошибка!!. Следует крепить только крайние, а центральные четыре стойки устанавливаются на длинные винты соединяющие лучи и нижнию опорную пластину - подрамник.

Два:

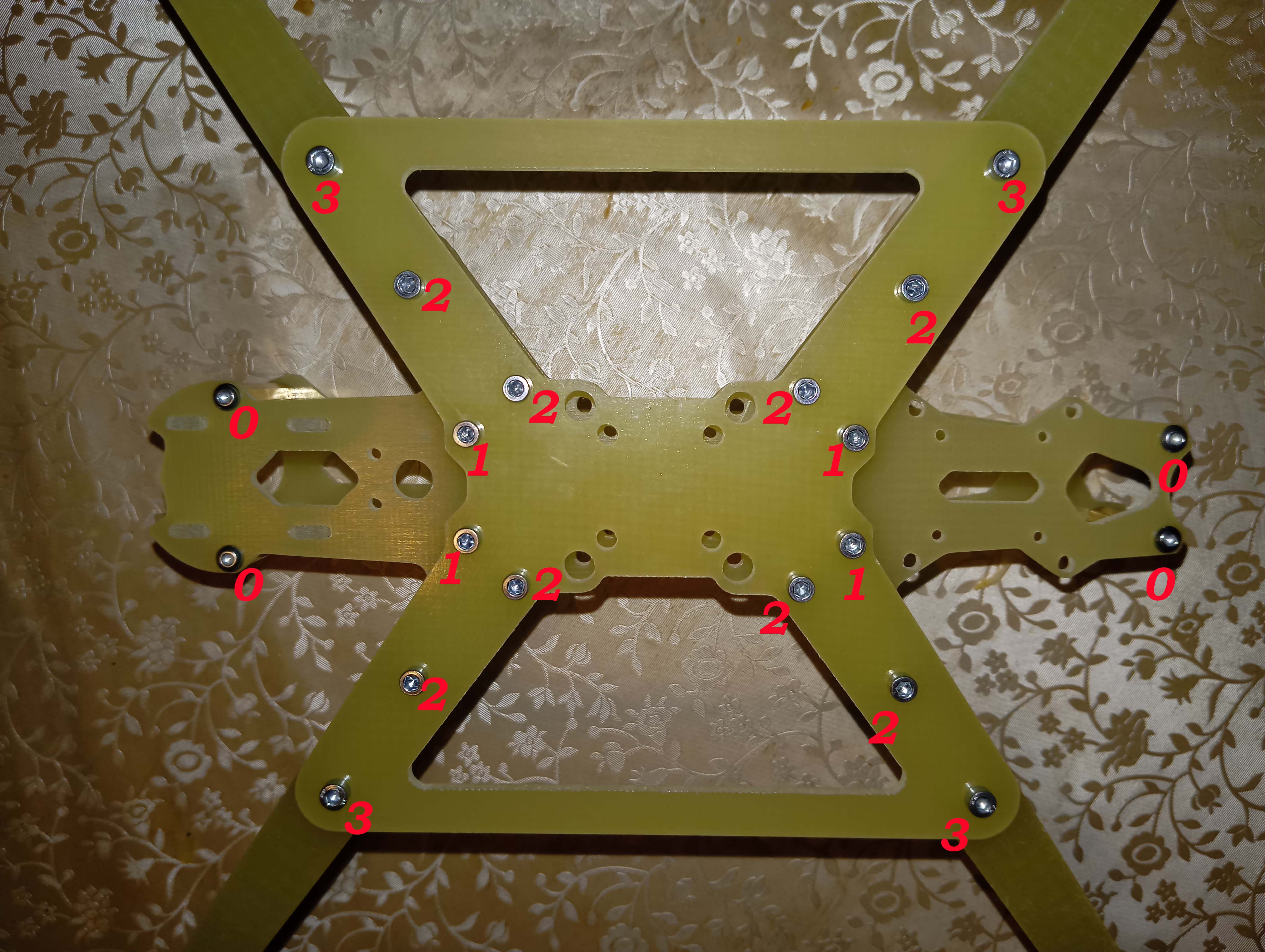

винты НОЛЬ - самые короткие - м3х8 - 4 шт. крепим стойки. Чтоб было.
винты ЕДИНИЦА - самые длинные - м3х18 - 4 шт. - крепим ещё четыре стойки. Винт проходит через ТРИ элемента: нижний подрамник, через луч, и через центральную пластину-панель рамы.
номер ДВА - те же, самые длинные м3х18 - 8 шт. Так же проходят через три элемента.
номер ТРИ - винты чуть короче м3х16 - 4 шт. Соединяют два жлемента - луч и нижнюю пластину.

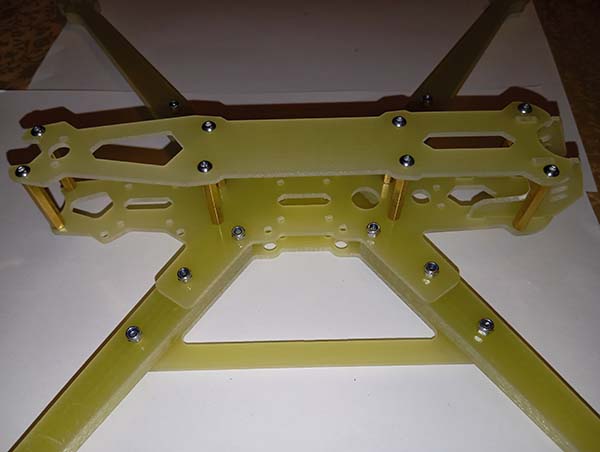

Третий шаг: установка креплений камеры и верхней пластины корпуса, оставшимися короткими винтами м3х8 - 16 штук.

Выводы сборщика: если приноровиться, сборка пойдет быстро. бЯда только с винтиками - их рассортировка затягивает процесс. Удобно, что на плате много монтажных отверстий под многообразие размеров FC, VTX и можно вывести антенны как заблагорасудиться. Латунные стойки придают солидность конструкции, хотя и являются вредителями передачи-приёма сигнала.
Производителю простой совет - добавьте несколько строчек порядка сборки. Конечно, разобраться можно и так, но свободного места на листочке-инструкции достаточно.
Ощущение от сборки рамы и дер;ать её в руках - очень приятные. Даже жалко такую оправлять как камикадзе. Попробуем прикрутить сброс ))
