Факультатифные знания. Пайка

1. как и всегда ПЕРВЫМ пунктом ТЕХНИКА БЕЗОПАСНОСТИ.

в процессе пайки происходит нагрев различных материалов. Как запланированный, так и случайный )) В каждом случае в воздух выделяются вещества той или иной вредности. Незапланированные нагрев - уронили паяльник на лакированный стол или прислонили горячий паяльник к мебели - ощутите пары сгораемого ядовитого лака. Так же при пайке выделяются пары свинца. Поверьте статистике, добытчики свинца до старости не доживают. Пары свинца сильнейший ЯД. Кроме того страшно капнуть расплавленным припоем на одежду и прожечь брюки до тела или глубже. Поэтому все работы проводятся над столом. В идеале над специальным монтажным ковриком.

Факультативные знания о МЕДИЦИНЕ, в том числе и после отравлений или ожогах по ссылке.

2. Подготовьте рабочее место

Соберите необходимый инструмент для пайки
Подготовьте схему электрическую принципиальную или монтажную
Подготовьте флюс, канифоль или припой.
Уберите легковоспламеняющиеся предметы, наденьте удобную одежду из натуральной несинтетической ткани.
Длинные волосы необходимо убрать под шапочку, плотно сидящую на голове. Рукава необходимо застегнуть.
Установите местное освещение. Например, настольная лампа мощностью не менее 60 Вт.
Откройте окно либо вытяжку в помещении (в худшем случае включите вентилятор)
Проверьте, что на полу под Вашим столом нет мешающих проводов, и лежит изоляционный коврик (в идеале он должен быть из резины 80х80 см, но если начинать говорить о технике безопасности, то не хватит места на этом сайте чтобы описать всё необходимое).

3. Практические советы для РАДИОмонтажника БПЛА
Подсоединять к плате(ам) следует сначала мелкие провода и элементы, а затем крупные. Например: сначала подключаем приемник ELRS и передатчик видеосигнала, затем ВМГ.
О качестве пайки можно рассказать много. Но она визуально должна быть ГЛАДКАЯ, СКЕЛЕТНАЯ, ЗЕРКАЛЬНАЯ и иметь не форму капли на выводе ЭРЭ, а худой пирамидки.
Пайка встык и внахлест недопустима.
Перегрев пайки недопустим
Мутная и шершавая пайка ненадежна. Это «холодная пайка».
Проверьте плату со стороны печатных проводников на предмет «холодной пайки», отслоения и короткого замыкания между печатными проводниками
Визуально осмотрите установку радиоэлементов и отсутствия капель припоя со стороны элементов.

Сплав «РОЗЕ» годится только для лужения контактных площадок, но не для паяного соединения!

!! При быстром ремонте, на коленке, для полета в один конец лучше примените скрутку, чем некачественную пайку !!

Пайка в комиксе - легко и просто паять безопасно

Курс пайки от Ворона. Открыть и посмотреть или скачать можно курс пайки от Ворона формат .pdf

3 базовых причины отмывать флюс.
1. Флюсы ведут себя по-разному на разных частотах. Если он не проводит на DC, он может очень неплохо проводить на частоте или импульсных сигналах, вызывая сбои.
2. Флюс притягивает пыль и грязь, которая, часто, проводит (особенно с полей, богатых удобрениями).
3. Флюсы гигроскопичны. Набрав влаги, они обретают проводимость. А ещё, они все вызывают коррозию с образованием проводящих солей, только за разное время. Безотмывочные флюсы, это для бытового ширпотреба only.
Не смывать флюс с полевых изделий, это рукожопие. Тем более, с таких изделий.

ПС. Можете ещё почитать вот эту историю. Я тоже нарывался на ТТ.

ППС. А ещё есть такая штука, как "плохие диоды".
Суть в том, что оксиды олова (припоя) обладают полупроводниковыми свойствами. И способны создавать чудесные эффекты на высокочастотных платах.
Конечно, для простых схем, типа триггера, это не актуально, но радио и скоростная вычислительная техника от "плохих диодов" может легко прийти в негодность.








Процесс объединения деталей с помощью припоя называется пайкой. При пайке образуется прочное соединение отдельных деталей благодаря заполнению промежутка между ними жидким припоем, который имеет более низкую чем у деталей температуру плавления, с последующим его отверждением.


Могут возникать ситуации, когда наконечник не лудится. Это очень схоже с проблемой, когда к жалу паяльника не липнет припой. Если температура жала становится значительно выше температуры плавления припоя, он просто не налипает на поверхность металла, а стекает с нее, так как находится в жидком состоянии.
При пайке металлов качество смачивания обычно зависит от чистоты поверхности — на ней не должно быть окислов металлов или органических жиров и масел. Для удаления загрязнений, понижения поверхностного натяжения и улучшения растекания припоя применяют флюсы или ультразвуковые методы активации поверхности.
Жала паяльников чаще всего делают из меди. При сильном перегреве этот металл больше подвержен окислению, что приводит к появлению на его поверхности пленки окислов. Тонкий слой оксида меди может быть незаметен глазу, но именно из-за его присутствия к жалу паяльника не липнет припой.
Паяльная кислота 30 мл – это специальный состав на основе соединения цинка с хлором, предназначенный для удаления с металлических поверхностей и проводов различных окисей и загрязнений, а также защищает их от дальнейшего окисления.
Паяльник нельзя на долгое время оставлять в сети, поскольку он очень сильно нагревается, медь начинает окисляться, а флюс очень быстро выгорает. В этом случае на кончике жала очень быстро сформируется толстый слой нагара, и олово просто не будет прилипать.
ПОС-60 - температура плавления 190 градусов Цельсия, прочность при растяжении 4,1 кГ х мм.кв., используется для пайки высоко ответственных соединений, в том числе и в радиотехнике. Состав: Олово - 60%, Сурьма - 0,8%, Свинец - остальное.
ПОС-40 - температура плавления - 235 градусов Цельсия, прочность на разрыв - 3,2 кГ х мм. кв., используется для пайки менее ответственных токопроводящих деталей. Состав: Олово - 40%, Сурьма - 2%, Свинец - остальное.

О проблеме пайки предепреэждают даже производители дронов:

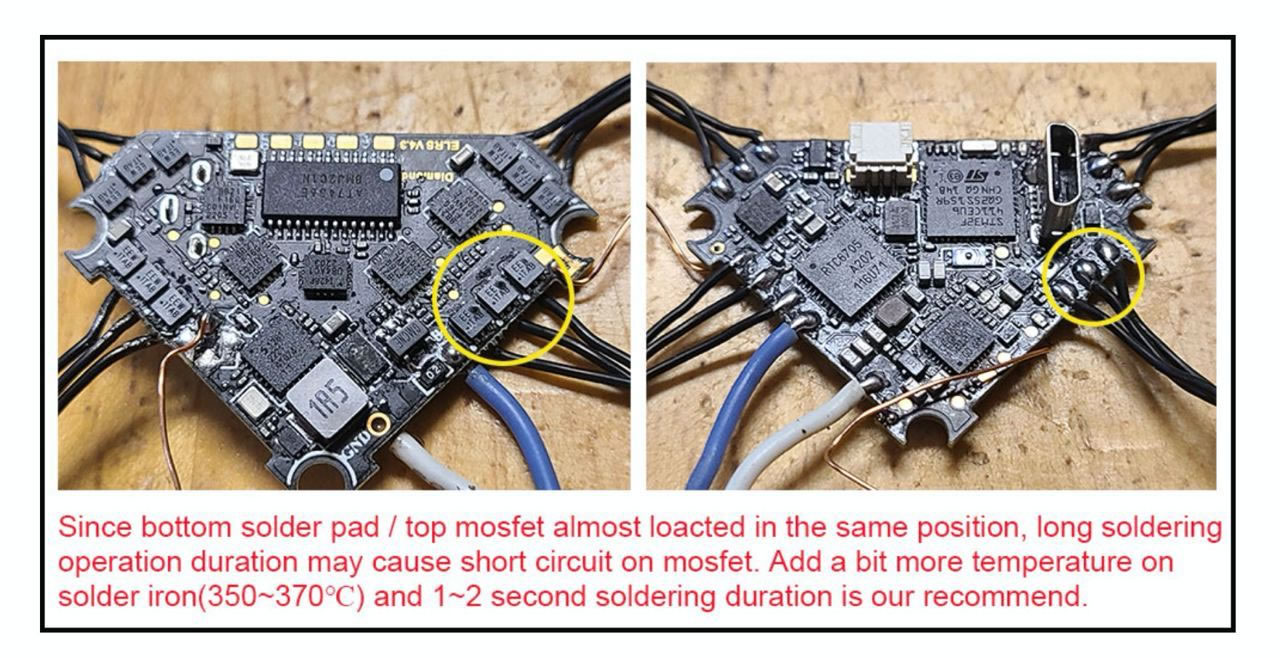

Рекомендация от производителя полетных контролеров:
Будьте внимательны при пайке проводов от моторчиков - не более 2 секунд при температуре жала 350-370 градусов
